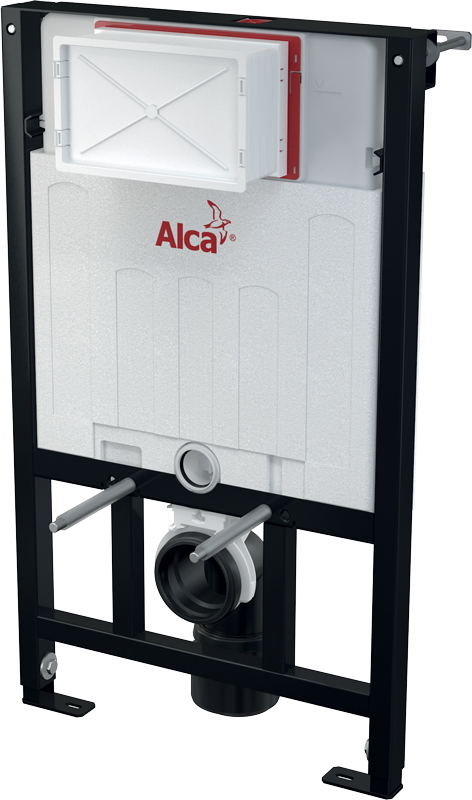

Инсталляция для унитазов AlcaPlast Sadromodul AM101/850

Скрытая система инсталляции для сухой установки Alcaplast Sadromodul AM101/850 - изготавливается из высококачественных материалов.

• Для подвесных унитазов.
• Для удобства транспортировки в малогабаритной упаковке.
• Для монтажа к несущей стене или в гипсокартонную конструкцию.
• Для пола с толщиной стяжки 0–200 мм.
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм.
• Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой.
• Обозначение центрирования и нивеляции.
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм.
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla.
• Позволяет упростить манипуляции и транспортировку.
• Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене.
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах.
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции.
• Возможность установки кронштейна с переходом DG 1/2 для подключения сиденья-биде или бидетты.
• Двойной смыв, независимо регулируемый, с гигиеническим резервом.
• Подходит для установки пневматического или сенсорного смыва.
• Совместима со всеми кнопками управления Alcaplast.
• Возможность сервиса без использования инструментов.
• Подвод воды сзади/сверху посередине.
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100 процентная герметичность.
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи.
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм.
• Монтажная глубина 125 мм.
• Материал несущей конструкции: металл, обработанный порошковой краской.

Технические характеристики:

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий: G1/2.
• Рабочий диапазон давления воды: 0,05 – 0,8 MPa.
• Рекомендуемый диапазон давления воды: 0,3 – 0,5 MPa.
• Большой смыв: 6 – 9 l.
• Малый смыв: 2,5 – 3,5 l.
• Стандартные настройки большого смыва: 6 l.
• Стандартные настройки малого смыва: 3 l.
• Гигиенический резерв: 3 l.
• Объем воды в бачке: 9 l.
• Несущая способность: 400 kg.

В комплекте поставки:

• Бачок с впускным и выпускным механизмом.
• Самонесущая рама, разделенная пополам.
• Резьбовое соединение 1/2 для подвода воды со встроенным угловым вентилем Schell 1/2–3/8.
• Толкатели механизма 2 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полиэтилена 90/110, PE-HD.
• Прокладка, патрубок полипропилен, манжета.
• Прокладка, патрубок полипропилен, уплотнение патрубка.
• Монтажный комплект крышек для защиты технических отверстий при установке системы.
• Рукав сервисного отверстия двусоставный, легко укорачивается.

• Инструкция по монтажу
• Техничсекий лист
• Сертификат
