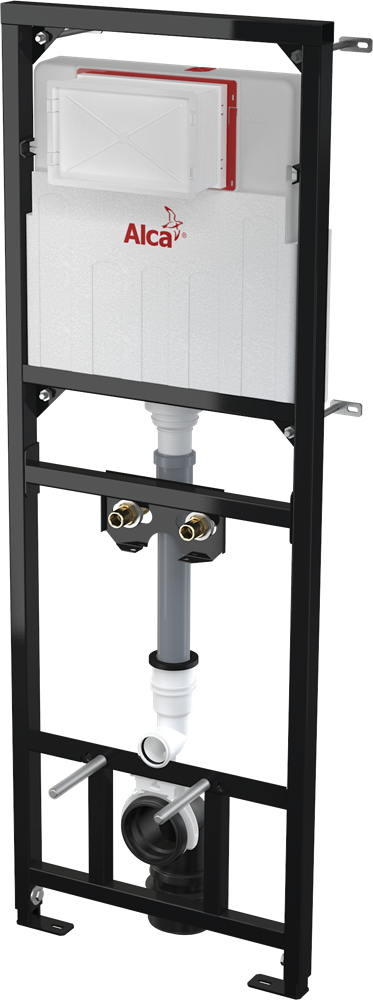

Монтажная рама с бачком для видуара и смесителя, со стоковым коленом AlcaPlast A108F/1500

Артикул № A108F/1500

Серия скрытых систем инсталляций A108F предназначена для сухой установки (для гипсокартона) подвесных чаш (видуара) с интервалом крепления до 420 мм, с подключением смесителя. Встроенный бачок также позволяет ополаскивать чашу. Благодаря жесткой металлической раме с регулируемой конструкцией обеспечивается надежный и удобной монтаж. Регулируемые выдвижные ножки с тормозной системой имеют диапазон регулировки 0-200 мм.

Основные преимущества:

• Благодаря изоляции из полистирола предотвращается процесс конденсации, упрощается процесс замуровывания в стену, понижается вибрация в конструкции
• Для подключения настенного смесителя
•  Встроенный бачок также позволяет ополаскивать чашу
• Регулируемые по высоте монтажные перекладины
• Поворотная пластина для крепления настенного смесителя с интервалом 65–150 мм
• Кнопка двойного смыва имеет независимую регуляцию, есть гигиенический резерв
• Возможен монтаж с пневматическим или сенсорным смывом
• Совместимость со всеми кнопками ALCA
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Бачок изготовлен из литого полипропилена, отсутствие швов обеспечивает 100% герметичность
• Удобный сервис, не требует применение инструментов, специальная крышка сервисного обслуживания
• Подвод воды сзади/сверху посередине
• Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• Материал несущей конструкции: сталь с порошковой окраской
• Регулируемые выдвижные ножки в диапазоне 0-200 мм с тормозной системой
• Монтажная глубина рукава регулируется в диапазоне 20-95 мм
• Монтажная глубина 125 мм, со стоковым коленом 160 мм

Содержание комплекта:

• Бачок с впускным и выпускным механизмом
• Самонесущая рама
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Толкатели механизма 2 шт.
• Монтажный комплект: винт Ø8x60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Резьбовое соединение для подключения воды: G1/2"–G1/2"
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Стоковое колено из полиэтилена Ø90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Рукав сервисного отверстия двусоставный, легко укорачивается

• Инструкция по монтажу
• Техничсекий лист
• Сертификат
